Anwendung zur Auswertung der HDD-Leerrohrmessung

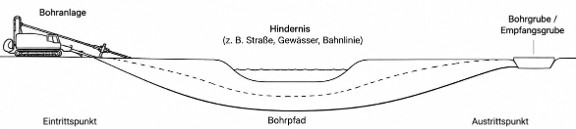

Beim Horizontal Directional Drilling (HDD) werden Leitungen oder Leerrohre unterirdisch verlegt, ohne die Oberfläche über die gesamte Strecke aufzugraben. Das Verfahren wird insbesondere zur Unterquerung von Straßen, Gewässern oder anderen Hindernissen eingesetzt.

Nach der Verlegung von Leerrohren im HDD-Verfahren wird deren tatsächlicher Verlauf durch eine Kreiselnachmessung erfasst. Dabei wird ein Messgerät durch das verlegte Rohr geführt und dessen räumliche Lage bestimmt.

Die Anwendung wertet die Messdaten und ermöglicht die Kontrolle des horizontalen und vertikalen Rohrverlaufs sowie den Vergleich mit der geplanten Trasse.

Wesentliche Funktionen:

• Import von Achs- und Gradientendaten im LandXML Format
• Import der Messdaten als xlsx-Datei
• Zuordnung der eingelesenen Messwerte zur nächsten nahegelegenen Achse
• Berechnung des horizontalen Offsets der Duct-Runner Ergebnisse bezogen auf die Achse
• Berechnung der vertikalen Abweichung der Messergebnisse bezogen auf die Gradiente
• grafische, maßstäbliche Darstellung der Ergebnisse als Lageplan mit horizontalen Abweichungen
• grafische, maßstäbliche Darstellung der Ergebnisse als Längsschnitt mit Angabe der Gradienten- und Messpunkthöhen und deren Höhendifferenz
• Ausgabe als DXF/ DWG

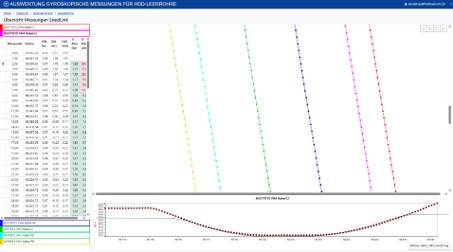

Auswertung der Messungen

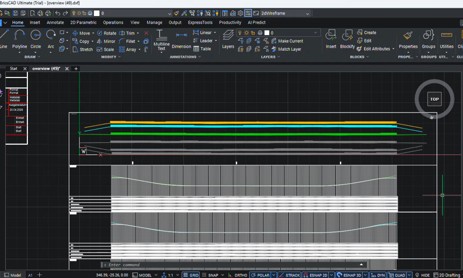

DXF/DWG Export
